Schnittstelle zu Gossen Metrawatt
Nutzen Sie für die Organisation und ordnungsgemäße Prüfung Ihrer elektrischen Betriebsmittel die Schnittstelle zur E-Prüfung
Schnittstelle Elektroprüfungen
Zusatzmodul für die Elektroprüfungen mit GOSSEN METRAWATT
Nutzen Sie für Schnittstelle für ordnungsgemäße Dokumentation.
Einschränkung der DEMO-Version:
max. 3 Prüfergebnisse können importiert werden.
1950,- EURO zzgl. 19 % Mwst = 2201,50 EURO
Die Software für die Elektroschnittstelle für GOSSEN METRAWATT richtet sich an die Elektrofachkraft, die mit der Prüfung elektrischer Anlagen beauftragt ist bzw.
als zur Prüfung befähigte Person im Sinne der Betriebssicherheitsverordnung (BetrSichV) die wiederkehrenden Prüfungen an ortsfesten elektrischen Arbeitsmitteln durchführt.
Dokumentation der Messprotokolle
Mit dem Elektromanager erledigen Sie Ihre Dokumentation der Messprotokolle in kurzer Zeit.>BR
So schließen Sie Dokumentation der Elektroprüfungen schnellstens ab.
Ortsfeste und ortsveränderliche elektrische Betriebsmittel
regelmäßige Elektroprüfungen der ortsfesten und ortsveränderlichen elektrischen Betriebsmitteln.
Elektrische Anlagen und Betriebsmittel müssen regelmäßig überprüft werden, um die betriebliche Sicherheit zu gewährleisten.
Die gesetzlich vorgeschriebenen Prüfungen sind fester Bestandteil des Arbeitsschutzes.
Dokumentieren Sie die Prüfergebnisse
Übertragen Sie die Messergebnisse direkt in eine Software.
So vereinfachen Sie Wiederholungsprüfung elektrischer Geräte
Der Elektromanager bietet eine Elektroschnittstelle zum Wartungsplaner.
Mit unserem Elektrogerätemanagement erhalten Sie ein umfassendes Instrument für die übersichtliche Verwaltung, Überwachung und Wartung aller Elektrogeräte.
Wie funktioniert die Übertragung der Messergebnisse?
Wie werden die Messergebnisse mit dem Elektromanager in den Wartungsplaner übertragen?
Durch eine direkte Zusammenarbeit mit den Gerätetestern von FLUKE und den
Gerätetestern von GOSSEN METRAWATT
sorgen wird für papierlose Abläufe und einem intelligentes Dokumentenmanagement.
Verwaltung aller elektrischen Betriebsmittel
Im Wartungsplaner erfolgt die digitale Verwaltung sämtlicher elektrischen Betriebsmittel des Unternehmens.
Jedes elektrische Gerät wird mit einem Barcode versehen, der über einen Scanner oder einer mobilen App im Smartphone oder auf dem Tablet ausgelesen wird.
Dann erfolgt die Messung mit dem Gerätetester. Nach Abschluß der Messungen, werden die Messprotokolle aller Elektroprüfungen direkt mit dem Elektromanager von HOPPE per Schnittstelle in den Wartungsplaner übertragen.
In Anhängigkeit des Messgerätes bietet der Elektroprüfungsmanager unterschiedliche Transfermöglichkeiten. CSV Datei, ETC-Datei, XML, übertrag per COM-Port ( USB), oder Fluke-DMS als Access Datei.
Alle Elektroprüfungen befinden sich in der Betriebsmittelverwaltung
Fordert die Berufsgenossenschaft beispielsweise den Nachweis von Prüfprotokollen, so sind diese ebenfalls dem Elektrogerät zugeordnet, digital hinterlegt und damit auch am Rechner augenblicklich abrufbar.
Wartungsplaner mit Elektroschnittstelle / Elektromanager
Der Wartungsplaner erleichtert durch die Elektroschnittstelle / Elektromanager die rechtssichere Dokumentation der Prüfergebnisse.
Die Software bietet einen Überblick über den Zustand der Arbeitsmittel in einem Unternehmen.
Fluke Prüfgeräte / fdms
Elektro-Schnittstelle zur Übernahme der Messergebnisse
Import Fluke
Gerätetester für Elektriker
erforderlichen Prüfungen mit den Prüfergebnisse normkonform dokumentiert

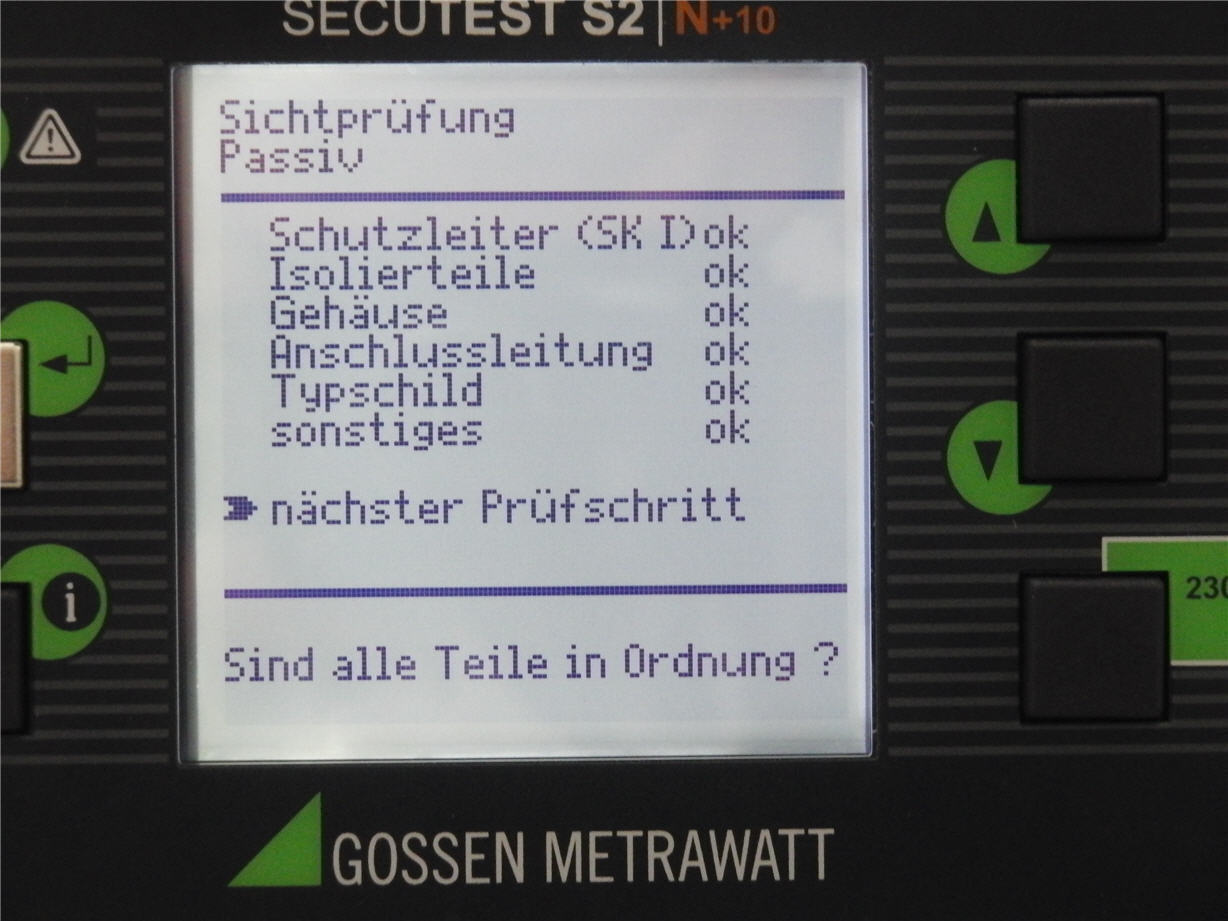

Alle erforderlichen Prüfungen / Prüfschritte, von der Sichtprüfung über Schutzleiterwiderstandsmessung, Isolationswiderstandsmessung, Ersatzableitstrommessverfahren, Schutzleiterstrommessung,
nach den Differenzstromverfahren, Berührungsstrommessung bis zur Funktionsprüfung, können durchgeführt und das Ergebnis normkonform dokumentiert werden.
unterstützte Prüfgeräte
Gossen Metrawatt
Gerätetyp SECUTEST SII SIII
VDE 0701-0702 => ortsveränderliche elektrische Anlagen
Einlesen über den Com-Port
• SECUTEST SII
• SECUTEST SIII
• SECUTEST SIII+
Gerätetyp SECUTEST BASE BASE10
VDE 0701-0702 => ortsveränderliche elektrische Anlagen
Einlesen über etc-Datei
• SECUTEST BASE
• SECUTEST BASE10
Gerätetyp PROFITEST
Messungen nach VDE 0100 =>ortsfeste elektrische Anlagen
Einlesen über etc-Datei
• MBASE+
• MPRO
• MTECH+
• MXTRA
• SECULIFE IP (für Medizintechnik)
Gerätetyp Fluke 6500
Gerätetester für ortsveränderliche elektrische Anlagen
• Fluke 6500
direkt Import über den COM-Port oder aus der Fluke DMS Access Datei
Gerätetyp Fluke 6500-2
Gerätetester für ortsveränderliche elektrische Anlagen
• Fluke 6500-2
Einlesen über die CSV-Datei oder aus der Fluke DMS Access Datei
Prüfgerät Benning ST750
Prüfgerät für ortsveränderliche elektrische Geräte
• Benning ST750
Einlesen über die CSV-Datei
Normalerweise erzeugt das Benning Gerät eine SDF Datei.
Diese Datei muss mut der Benning Software in eine CSV Datei konvertiert werden.
Gerätetyp Bender Unimet 800st
Prüfgerät für ortsveränderliche elektrische Anlagen
• Bender Unimet 800st
Einlesen über die csv-Datei

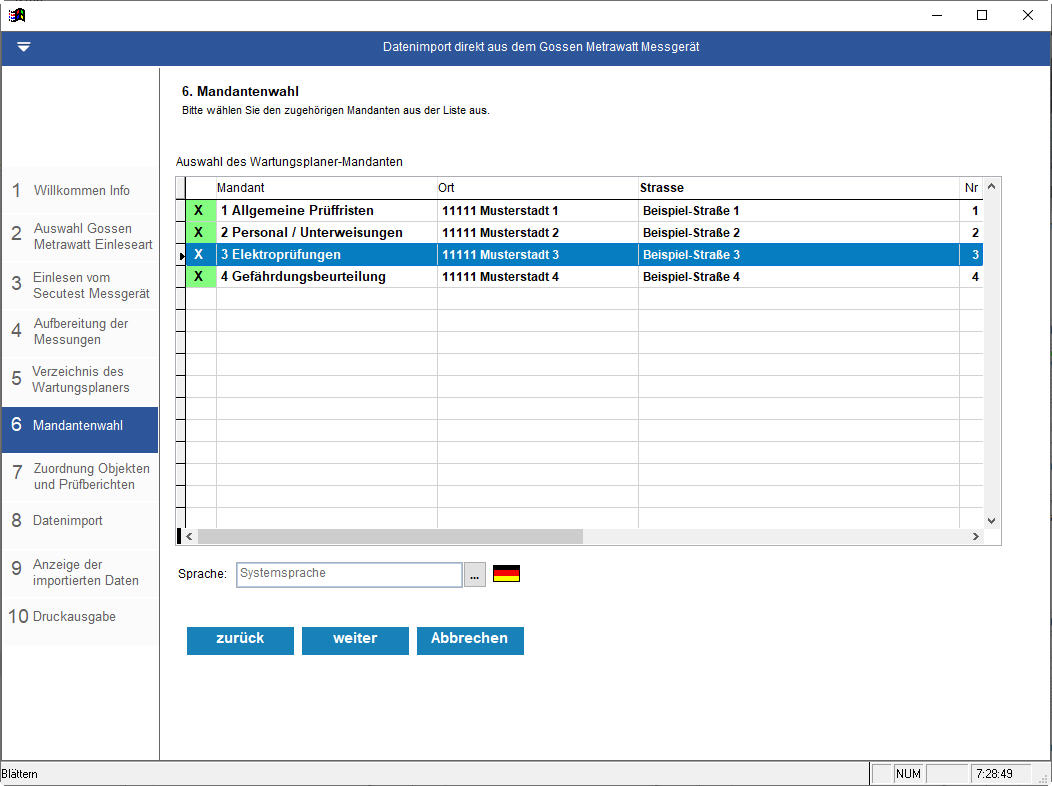

Modul zum Importieren der Messergebnisse
Übernahme der Prüfergebnisse aus dem vom Gossen Metrawatt Prüfgerät
Import von Gossen Metrawatt
Elektoprüfungen in den Wartungsplaner übernehmen
Prüfung elektrischer Maschinen
Der Gesetzgeber verpflichtet Sie zur Prüfung Ihrer Maschinen mit elektrischer Ausrüstung.
Um Ihre Prüfpflichten sicher zu erfüllen, müssen Sie eine Vielzahl gesetzlicher, normativer und herstellerseitiger Vorgaben (z. B. BetrSichV, VDE-Normen) beachten und das jeweils optimale sowie sicherheitsgerechte Prüfverfahren auswählen.
Einfach, systematisch und sicher erfüllen Sie Ihre Prüfpflichten mit dem Wartungsplaner.
regelmäßig auf Benutzungssicherheit untersuchen
Elektrischer Geräte regelmäßig auf Benutzungssicherheit untersuchen lassen
Der Betreiber elektrischer Geräte hat diese regelmäßig auf Ihre Benutzungssicherheit hin untersuchen zu lassen. Diese Untersuchungen sind zu dokumentieren.
Elektrogeräte, die instand gesetzt oder geändert wurden, sind vor ihrer Wiederinbetriebnahme zu untersuchen. Die Berufsgenossenschaften schreiben diese Prüfungen vor.
Ersatz der BGV/GUV-V A1 durch die neue DGUV-Vorschrift 1 Grundsätze der Prävention
- Erfüllen Sie die Neuerungen der Vorschriften- und Regelwerk
- Ersatz der BetrSichV durch die neue Arbeitsmittel- und Anlagensicherheitsverordnung (ArbmittV) – Änderungen und Auswirkungen
- Ersatz der BGV/GUV-V A1 durch die neue DGUV-Vorschrift 1 Grundsätze der Prävention – Änderungen und Auswirkungen
- Neue Entwicklungen zur Überarbeitung der BGV/GUV-V A3 Elektr. Anlagen und Betriebsmittel Kategoriefestlegung gem. BGI/GUV-I 600 Auswahl und Betrieb ortsveränderlicher elektrischer Betriebsmittel nach Einsatzbedingungen
- BGI/GUV-I 608 "Auswahl und Betrieb elektrischer Anlagen auf Bau- und Montagestellen
- BGI/GUV-I 8686 "Qualifizierung für Arbeiten an Fahrzeugen mit Hochvoltsystemen
Die neue DGUV Information 203-070 (BGI 5090 Wiederkehrende Prüfungen ortsveränderlicher Arbeitsmittel
Normgerechte Prüfungen von
- Schutzleiterwiderstand
- Isolationswiderstand
- Erdableitstrom
- Schutzleiterstrom
- Geräteableitstrom
- Berührungsstrom
- Direkte Messung
- Differenzstrommessung
- Ersatzableitstrommessung
Elektroprüfungen mit dem Gossen Metrawatt Gerätetester.
Die Messungen, Prüfungen im Einzelnen:
Schutzleiterwiderstand:
Nur bei Geräten, die einen Schutzleiteranschluss haben (SK1). < 0,3Ω bis 5 m Leiterlange + 0,1Ω pro weitere 7,5 m Leiterlange, jedoch max. 1Ω
Isolationswiderstandsmessung:
Bei der Isolationswiderstandsmessung wird festgestellt, ob die Sicherheit des Gerätes durch Schmutz und / oder eingedrungene Nässe beeinträchtigt wird.

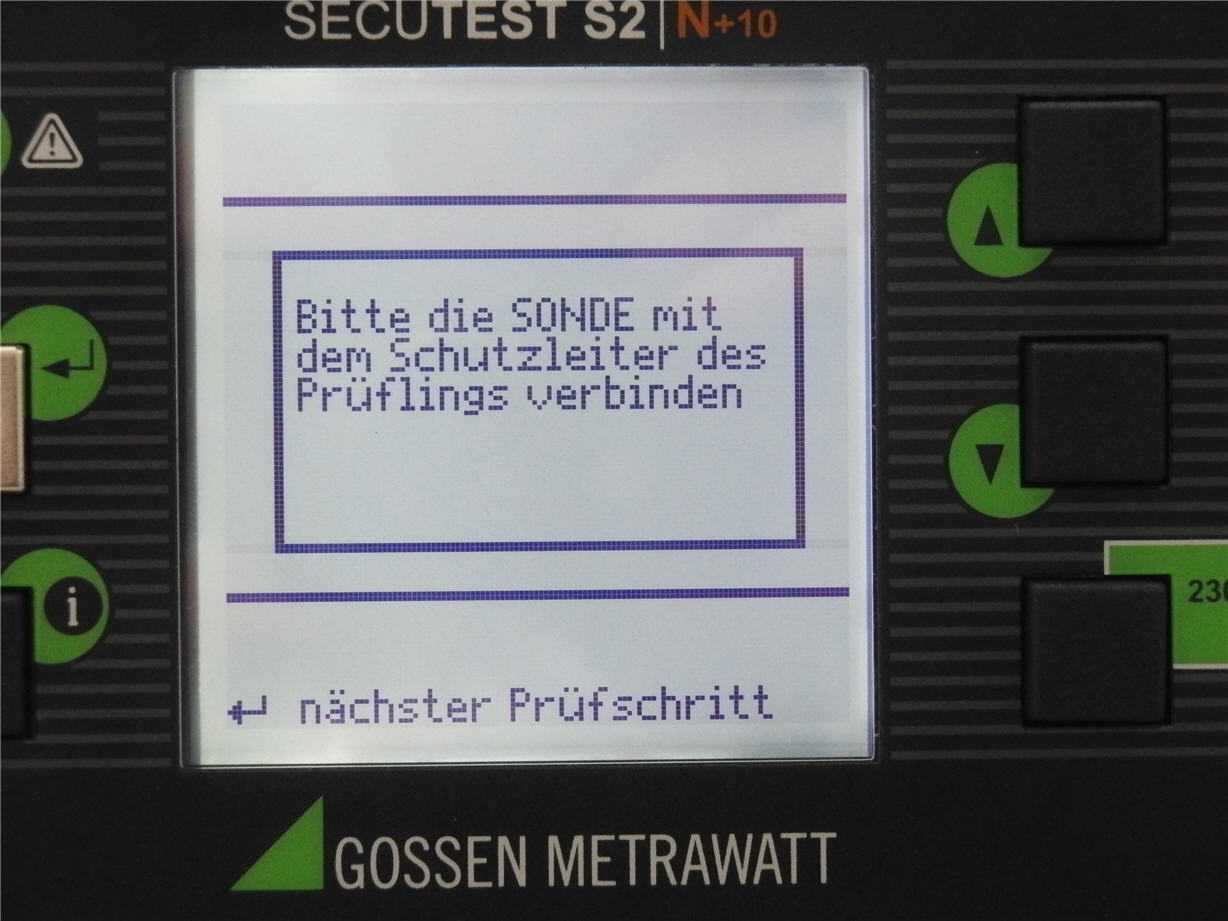

Prüfspannung: 500 V DC. Die Sonde des Prüfgeräts muss während der Messung Kontakt haben mit leitfähigen Teilen des Prüflings.
Schutzkl. DIN VDE 0701-0702
SK l > 0,3 MΩ Geräte mit Heizelementen;
> 1 MΩ Geräte ohne Heizelemente SK ll > 2 MΩ SELV/PELV
(SK lll) > 250 kΩ oder 55 V ACeff / 140 V DC
Ableitstrommessung:
Strom, der über die fehlerfreien Isolierungen eines Gerätes zu Erde oder zu einem fremden, leitfähigen Teil fließt.
Ein Ableitstrom kann auch durch Beschaltungen verursacht werden. Zur Feststellung der elektrischen Sicherheit werden die Ableitströme, Schutzleiterstrom und Berührungsstrom gemessen.
Schutzleiterstrom:
Summe der Ströme, die über die Isolierungen eines Gerätes - oder verursacht durch die Beschaltungen im Gerät, zum Schutzleiter fließen.
Schutzkl. DIN VDE 0701-0702
SK l < 3,5 mA oder 1 mA / kW
SK ll oder berührbare - leitfähige Teile ohne SL < 0,5 mA
Berührungsstrom:
Strom, der beim Berühren von nicht mit dem Schutzleiter verbundenen Teilen des Körpers eines elektrischen Betriebsmittels (Gerätes) über die berührende Person zur Erde fließt.
DIN VDE 0701-0702
< 0,5 mA
Schutzleiterstrom und Berührungsstrom können mit 3 unterschiedlichen Messmethoden geprüft werden:
Direktes Messverfahren:
Der Ableitstrom wird über ein Amperemeter direkt gemessen.
Vorteil: Genaue Messungen auch bei sehr kleinen Ableitströmen (bevorzugtes Verfahren für Berührungsstrommessung).
Differenzstrommessverfahren
Wie bei einem FI-Schalter werden über einen Wandler die Ströme zwischen dem / den Aussenleitern und dem Neutralleiter verglichen. Die Differenz wird angezeigt.
Vorteil: Schutzleiter muss zur Messung nicht unterbrochen werden (bevorzugtes Verfahren für Schutzleiterstrommessung).
Ersatz-Ableitstrommessverfahren:
Beim Ersatz-Ableitstrommessverfahren wird die Prüfspannung vom Prüfgerät selber erzeugt und gleichzeitig an L und N angelegt.
Es werden Stromwerte angezeigt werden, die sich mit einer Prüfeinrichtung mit einem Innenwiderstand von 2 kΩ ±20%, bei Anschluss des Gerätes an Nennspannung einstellen würden.
Vorteil: Der Prüfling wird nicht in Betrieb genommen und muss nicht umgepolt werden, keine Belastung durch hohe Schaltströme (nur geeignet für Geräte, die ohne Netzspannung eingeschalten werden können).
PDF Download: Handbuch Prüfgeräte Elektroschnittstelle
gängige Fabrikate für Elektroprüfungen
Secutest PRO; Profitest MTech+; Profitest MXTRA
Fluke 16554B02; Fluke 6500-2
